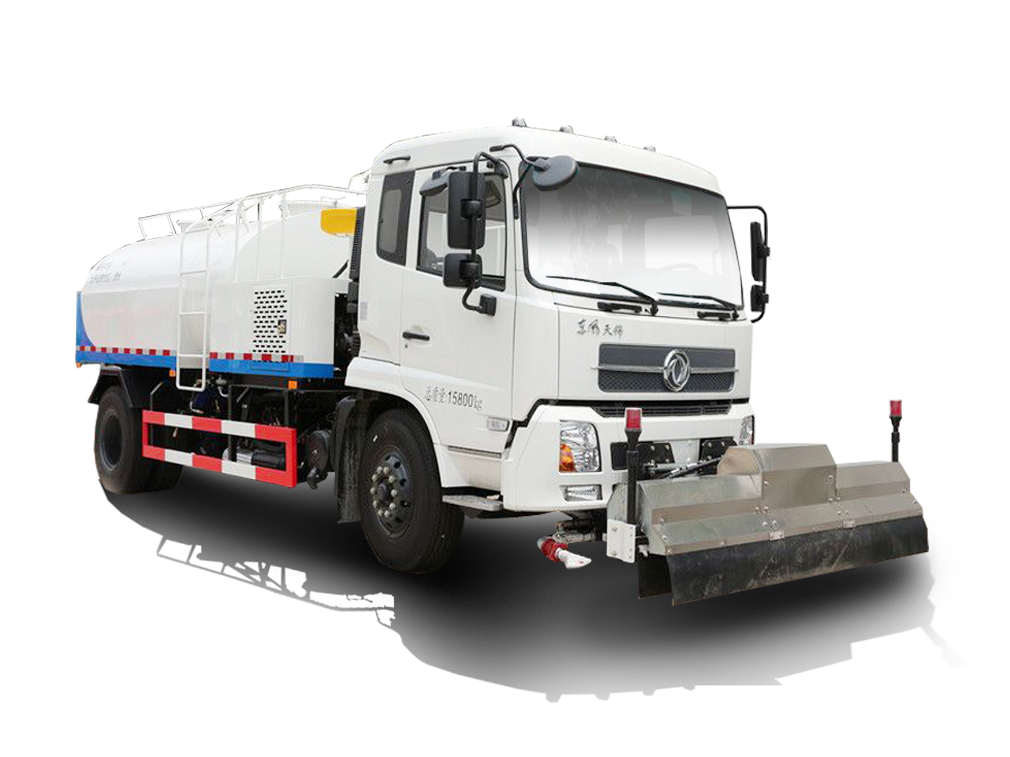

- 车辆名称：天锦12方道路高压清洗车程力环卫车厂家
- 底盘型号：
- 销售经理：金经理
- 销售热线：15897584081
- 公司地址：随州市南郊平原岗程力汽车工业园

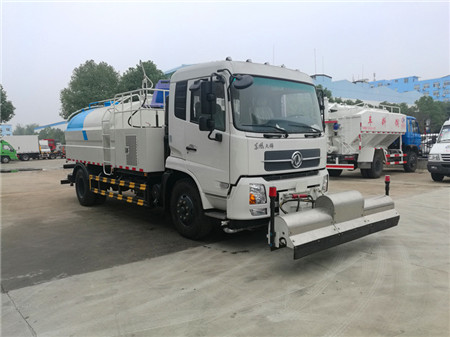

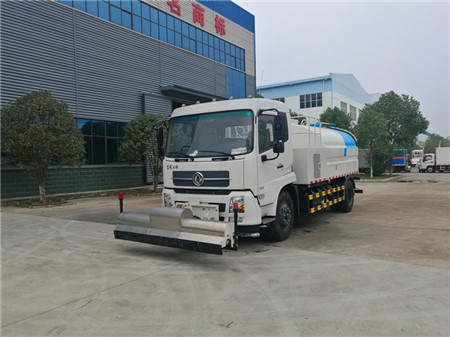

天锦清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电器三部分合为一体的专用冲洗作业车。

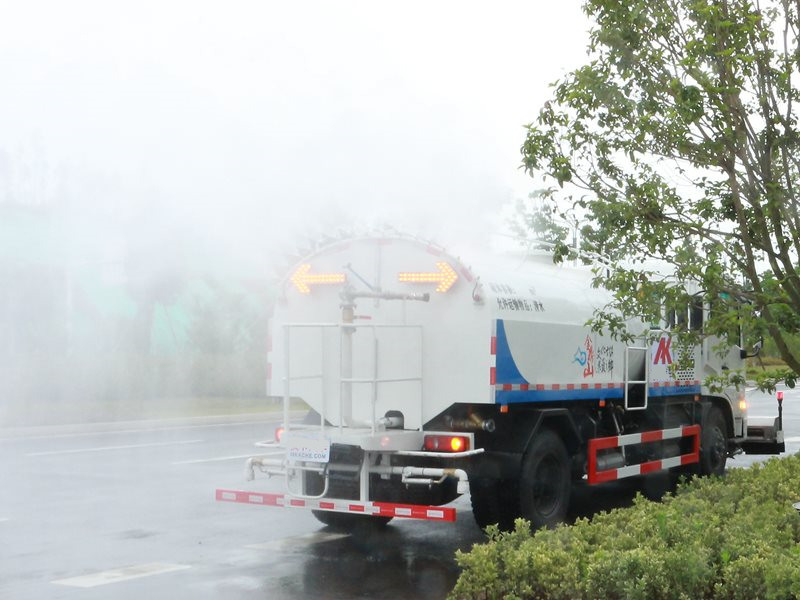

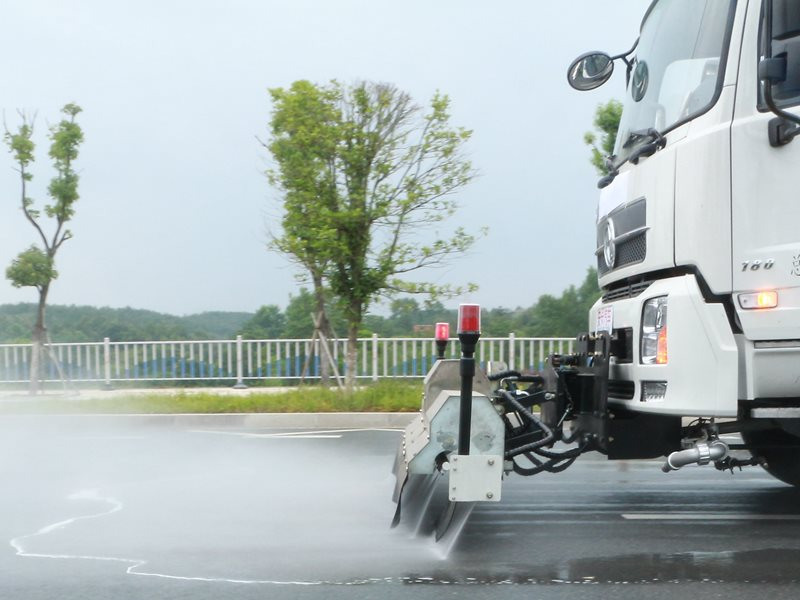

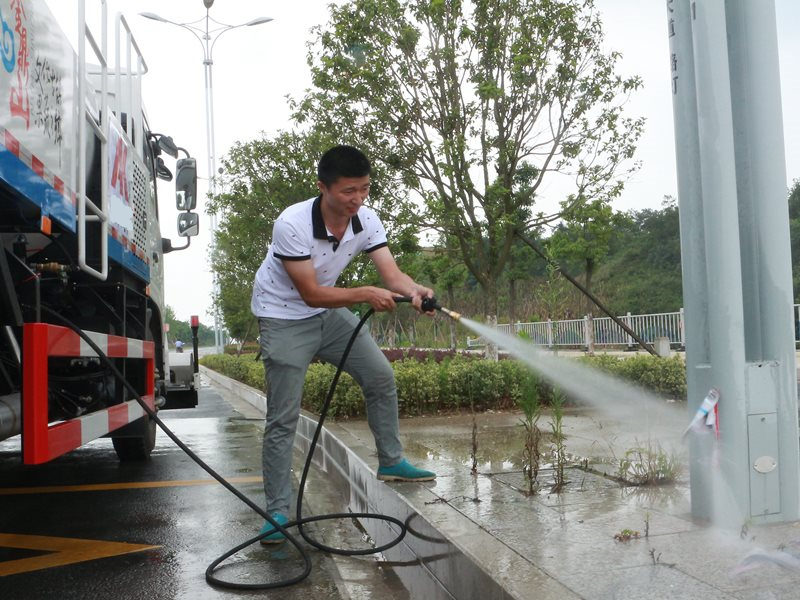

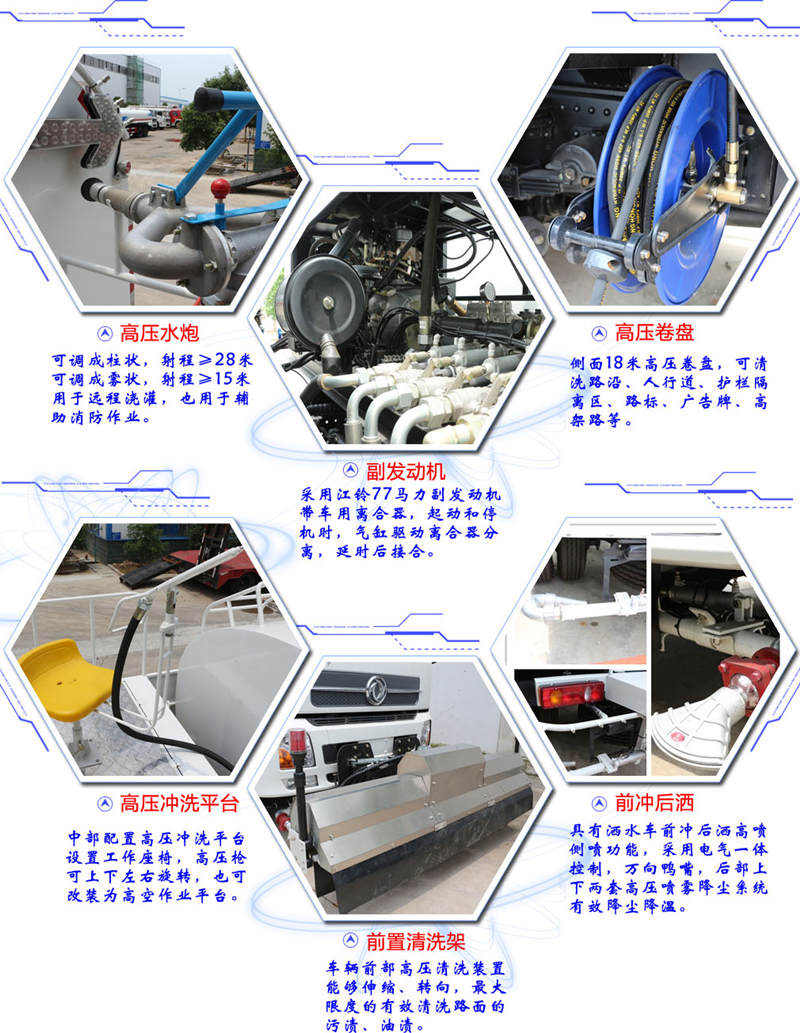

本车具有独立的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷枪还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；

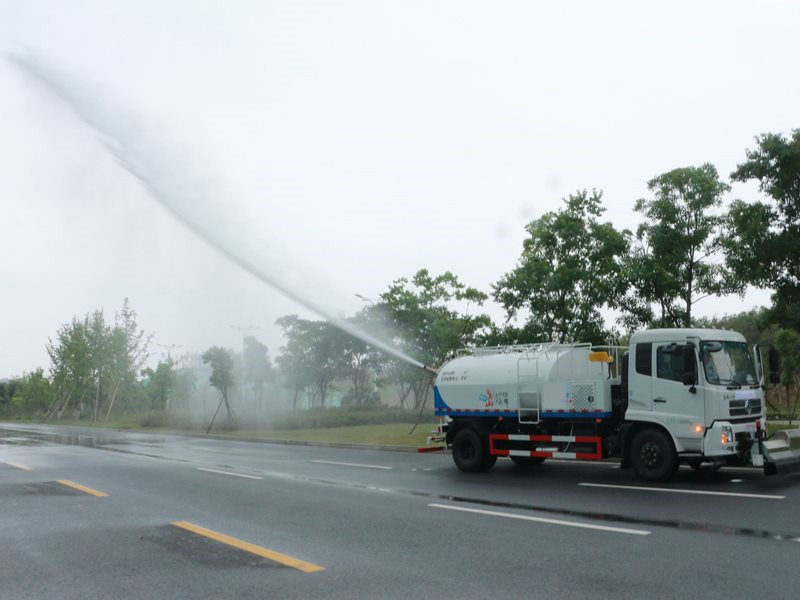

低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水枪射程远，还可选装绿化浇灌及自吸功能。低压水泵由底盘变速器取力器通过传动轴直接传动。
本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品，性能优良、工作可靠。
技术参数
|
汽 车 底 盘 |
底盘型号 |
DFL1160BX1V |
||
|
发动机型号 |
ISB180 50；ISB210 50 |
|||
|
发动机额定功率/kW |
155；132；136；132；132；155 |
|||
|
轮胎 |
10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR |
|||
|
燃油种类 |
柴油 |
|||
|
副发动 机及传 动系统 |
副发动机 |
型号 |
五十铃牌4JB1 |
|
|
额定功率 |
54kw/3600/r/min |
|||
|
工作转速 |
1500～1700 r/min |
|||
|
电磁离合器 |
DLK1-25 |
|||
|
联轴器 |
TGLA9 |
|||
|
高 压 水 路 系 统 |
高压水泵 |
型式 |
柱塞式 |
|
|
型号 |
P51/135-90（PF36）德国品孚 |
|||
|
压力 |
10MPa |
|||
|
转速 |
800（900）r/min |
|||
|
水阀 |
型式 |
气控高压球阀 |
||
|
压力 |
10MPa |
|||
|
喷水架喷嘴 |
型式 |
高压洗涤型 |
||
|
角喷嘴 |
型式 |
高压洗涤型 |
||
|
喷雾喷嘴 |
型式 |
细微雾化型 |
||
|
水滤 |
型式 |
滤网式 |
||
|
低压水路系统 |
低压水泵 |
型式 |
双级叶轮离心式 |
|
|
型号 |
80QZB(F)-60/90 |
|||
|
扬程 |
90m |
|||
|
转速 |
1480r/min |
|||
|
水阀 |
气控球阀 |
|||
|
液压 系统 |
型式 |
开式、电液控制 |
||
|
主要元件 |
齿轮泵、液压缸、电磁阀 |
|||
|
系统最高压力 |
16MPa |
|||
|
液压油箱容量 |
65L |
|||
|
电气 系统 |
型式 |
单向直流24V(底盘)及单向直流12V(副发),负极搭铁 |
||
|
蓄电池 |
6-QW-100MF（底盘）、75D31R（副发） |
|||
车辆作业性能
项 目
单位
参 数
作
业
性
能
喷水架清洗宽度
m
2.5-3.5
喷水架偏角
(°)
左右各30
工作
速度
低压洒水
Km/h
Ⅰ档7:Ⅱ档14
高压清洗
Km/h
3-15
高压清洗能力
m2/h
25000
最高清洗水压力
MPa
10
清洗水流量
L/min
134
喷雾水流量
L/min
134
低压洒水流量
L/min
600~800
低压冲洗宽度
m
≥24
洒水宽度
m
≥16
水枪射程
m
38
水罐容积
L
7520
行
使
性
能
最高车速（满载）
km/h
90
最大爬坡角
(°)
12
制动距离
m
≤10
最小转弯直径
m
＜16
燃油消耗量
行驶燃油消耗量
L/100km
21.5
高压清洗作业燃油消耗量
L/h
14
L/1000M2
5.8
质量
参数
整车整备质量
kg
7960
最大总质量
kg
16000
结
构
尺
寸
外形尺寸(长×宽×高)
mm
9000×2495×2930
轴距
mm
4700
轮距
前轮
mm
1880
后轮
mm
1860
接近角
(°)
10
离去角
(°)
11
车辆主要配置
|
序号 |
项目 |
产品型号 |
备注 |
|
1 |
底盘 |
DFL1160BX1V |
4700,国五排放 |
|
2 |
取力器 |
4205F85E3-010AS |
|
|
3 |
低压水泵 |
80QZB-60/90 |
杭州威龙泵业 |
|
4 |
低压水泡 |
GP-50 |
杭州威龙泵业 |
|
5 |
液压系统 |
多路换向阀 |
|
|
6 |
高压水泵 |
PF36 |
德国品孚PINFL |
|
7 |
高压喷嘴 |
|
美国进口 |
|
8 |
气路系统 |
阀，气缸 |
以赛亚 |
|
9 |
副发动机 |
4JB1 |
五十铃 |
|
10 |
低压球阀 |
|
中联 |
|
11 |
高压球阀 |
|
中联 |
