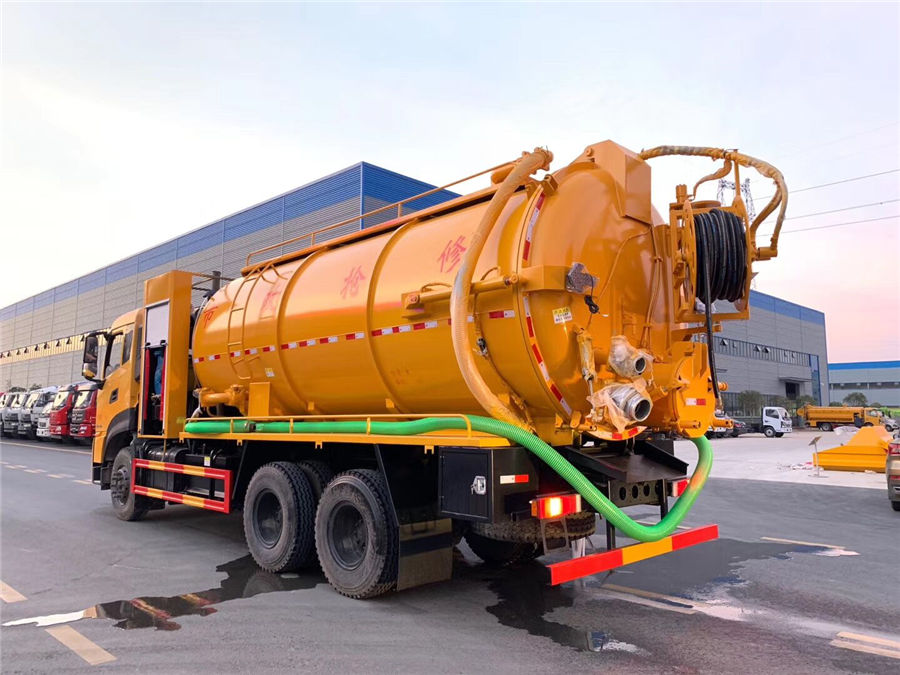

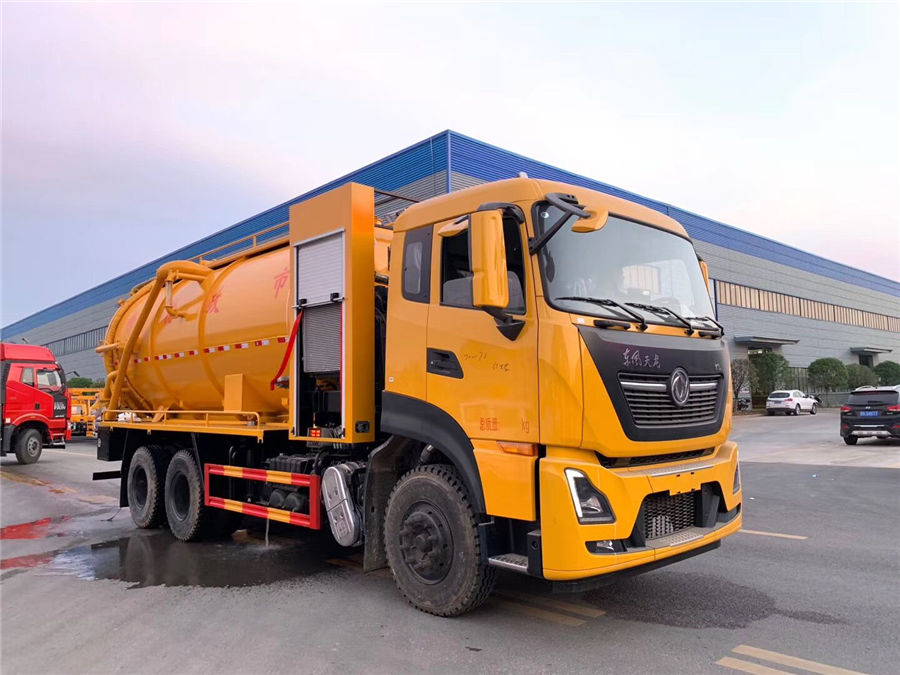

21方国六东风带副发天龙后八轮清洗吸污车
车辆名称:21方国六东风带副发天龙后八轮清洗吸污车
底盘型号:
销售经理:金经理
销售热线:15897584081
公司地址:随州市南郊平原岗程力汽车工业园
  • 详细参数



    底盘配置:国六东风天龙原厂底盘,原厂空调,东风天龙290马力国六发动机,11.00R20钢丝胎,4350+1350轴距。中控 电动门窗 ABS防抱死系统。原厂空调.新规。
    上装配置:
     整体要求:罐体容积21立方,(其中:清水灌5立方,污水罐16立方,)罐体材料8MM厚.封头8MM厚.清水灌与污水灌用一只DN100的球阀连接互通。一个普通灌口,一个水泥灌口。罐体上平台带护栏,后保险杠用加厚材料加固,倒车推土用.安装工程专用箭头灯.
    高压清洗功能部分:清水罐5立方。清水罐用65消防接口进水.65消防接口在清水灌左右各一个.并配加大加粗透明管用于观察水位,.配备德国品孚330流量20兆帕高压清洗泵(型号PINF200/330),高压泵采用双进水的方式.并由两个透明滤杯过滤。后置可卸式液压卷盘(可正转.反转.快慢可调,带气吹水防冻功能,洗卷盘功能)配直径25MM高压专用疏通管60米.

    吸污功能部分:吸污罐体16立方。吸污罐观察口安装后尾部左上方.不锈钢大水箱一个(用于散热水循环泵.水箱进出水由球阀控制). 不锈钢水箱和清水灌用软管连接.(便于水箱换水) 中置液压顶.配山东淄博2BE-258水循环泵,配直径100MM的专用吸污管8米。带四位三通,防溢阀,带过滤装置,,罐体举升自卸,罐体后尾开一直径600MM的后盖(可液压开启用于排污).后盖左下:DN150排污阀一个。后盖右下:100内抽球阀一个,100排污球阀一个。延伸到罐体顶部DN100斜抽一个



    国家工信部公告目录

    程力威牌大型清洗吸污车主要适用于城市下水道、雨水井、沉淀井、沟渠、大型市政工程疏通清洗及吸污清污作业。也适用于炼油、钢铁、化工、房管、环卫等行业的管道清洗,废水、积淀物的抽吸、装运和排卸作业。


    【主要技术参数】

    产品名称

    天龙后八轮清洗吸污车

    公告批次

    323

    总质量(Kg)

    25000

    罐体容积(m3)

    9.45

    额定载质量(Kg)

    7270

    外形尺寸(mm)

    10100×2550×3850

    整备质量(Kg)

    17600

    货厢尺寸(mm)

    ××

    驾驶室准乘人数(人)

    2,3

    载质量利用系数


    接近角/离去角(°)

    20/12

    前悬/后悬(mm)

    1480/2120

    轴数

    3

    轴距(mm)

    4350+1350

    轴荷(Kg)

    7000/18000(二轴组)

    最高车速(Km/h)

    89

    其它

    1、该车主要用于下水道为清洗及吸污,专用装置:罐体及清洗吸污装置;罐体外形尺寸为(直段长×直径)(mm):5350×2100;吸污罐罐体有效容积:9.45立方米,运输介质:液态污物,密度:800千克/立方米,罐体外形尺寸(长×直径)(mm):3000×2100;清水罐罐体有效容积:7.56立方米,运输介质:水,密度:1000千克/立方米,罐体外形尺寸(长×直径)(mm):2350×2100;清水罐和吸污罐为两个独立罐体,清洗功能时用水罐, 吸污功能时用吸污罐,清洗吸污两种功能不同时使用;2、仅采用轴距(mm):4350+1350。外形长/前悬/后悬对应关系为(mm):9300/1480/2120,9300/1500/2100,10100/1480/2920,10100/1500/2900。侧/后防护材料均为Q235,连接方式为螺栓连接,截面尺寸120×50mm,下边缘离地高450mm。3、随底盘选装驾驶室前角扰流板;选装驾驶室前面罩、前保险杠及前部灯具和后视镜,选装驾驶室顶部中间三个装饰灯,选装前雾灯,驾驶室侧窗选装树脂装饰板;选装不带副发动机罩板;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司

    【底盘技术参数】

    底盘型号

    DFH1250D4

    底盘名称

    载货汽车底盘(二类)

    商标名称

    东风牌

    生产企业

    东风商用车有限公司

    外形尺寸(mm)

    99605×2500×3630

    轮胎数

    10

    接近角/离去角(°)

    20/13,20/12,20/28

    轮胎规格

    295/80R22.5 18PR

    钢板弹簧片数

    3/10,3/4,9/10

    前轮距(mm)

    2010,2040,2070

    燃料种类

    柴油

    后轮距(mm)

    1860/1860,1880/1880

    排放标准

    GB3847-2005,GB17691-2018国Ⅵ

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    D6.7NS6B290

    DDi75E350-60

    东风康明斯发动机有限公司

    东风商用车有限公司

    6700

    7500

    213

    257 (可选)









    天龙后八轮清洗吸污车主要性能及产品特点


    ●采用东风二类底盘DFH1250D4 系列成熟产品,质量可靠,售后方便快捷。

    ●多种发动机可供选择,功率213kW-257KW,额定转速 2500r/min,排放达

    国 6 标准。

    ●真空抽污:具有抽吸距离远、吸程高等特点。垂直吸力不小于10米,水平距离不小于50米

    ●高压疏通、清洗:具有水压高,流量大,疏通距离远等特点,工作压力可根据情况自由调节,高压疏通管液压收放,另配不同型号喷头以满足不同工况的使用。

    ● 卸料方式:重力卸料。

    ● 污水罐:8mm 锅炉钢板制造,圆柱形,后盖自动开闭,倾翻卸料。

    可加装高液位报警保护装置,总容积16m3。

    ● 清水箱:8mm 锅炉钢板制造,圆柱形,内置防波板。可加装低水位

    报警保护装置,总容积 5m3。

    ● 水管卷盘:液压驱动,正反转,无级调速。安装于污水罐后盖上,

    可缠绕存放 DN22,的专用胶管不少于 60m。

    ● 专用高压管:国产优质 DN22 的下水道疏通专用胶管,耐高压,质量轻,

    摩擦阻力小,抗划伤能力强。标准配置管长:60m。

    ● 专用吸污管:优质 PVC 合成材质吸污管,轻质坚韧.内径 102mm,

    长度 10m。

    ● 喷头:标准配置 10 个喷头(标配)或68沉井喷头2个

    ● 三角形喷头:同时向前向后喷射。适用于完全堵塞的管道。(选配)

    ● 蘑菇形喷头:喷嘴以两种角度布置,有较大的推力,用于有油脂的管道。(选配)

    ● 炸弹形喷头:喷嘴与喷头轴线成 15°或 30°夹角,通常情况下使用。(选配)


    序号

    项目名称

    主要参数

    备注

    1

    整 车

    车辆名称

    天龙清洗吸污车


    底盘类型

    二类改装底盘

    轴距mm

    4350+1350

    总质量kg

    11995

    额定载质量kg

    7270

    2

    发动机

    燃油

    柴油


    功率kw

    多种可选

    排放标准

    国六

    3

    动力输出

    PTO

    配有两个驱力窗口:1一个用于驱动高压水泵;2:备用


    4

    污泥罐

    罐体容积m3

    16m3


    罐体材质

    Q235碳钢

    罐体壁厚mm

    ≥8

    后盖开启

    600排污后盖液压完全开启

    工作压力

    全真空

    排污阀mm

    100-150

    安全保护

    1)物理防溢保护,2)超声波水位过载保护(选装)

    罐体举升

    前举升,单顶双作用油缸,罐体可任意位置上、下作业,工作角度为50度甚至更大


    5

    真空泵机组

    真空泵类型


    详见下表

    真空度

    全真空

    垂直吸程m

    ≥10

    水平抽吸距离m

    ≥50

    安全保护

    1)真空度保护;2)空气颗粒度过滤保护


    6

    排放系统

    压力排放

    过滤后的污水经吸污口反排回下水管道


    7

    水箱

    水箱容积m3

    6m3


    水箱材质

    Q235碳钢

    水箱壁厚mm

    ≥8

    安全保护装置、冬季使用保护

    三重自动保护:1)水位过高、2)水位过低、3)无水;带有系统性的冬季防冻装置

    8

    高压水泵

    高压泵类型

    三柱塞泵


    流量L/min

    ≥270

    最大工作压力bar

    ≥200

    压力调节范围bar

    0--220

    三重安全保护

    1)水位过低;2)颗粒度;

    9

    高压疏通绞盘

    高压疏通软管长度m

    ≥60


    高压软管直径mm

    ≥22

    操作、清洗

    液压收放、自动开启清洗装置

    10

    高压喷头

    喷头一

    配有专利水导系统,可清除砂子、淤泥、硬结污垢

    选装

    喷头二

    专门用于完全堵塞、严重淤塞的管道

    11

    灯具

    顶部旋转警示灯

    标配


    尾上部箭头警示灯

    标配

    尾下部各种信号

    标配

    375-30水环泵机组

    420-42水环泵机组

    ZG3600罗茨真空机组

    副发动机

    潍柴375马力

    潍柴420马力

    玉柴160马力

    功率

    275KW

    308KW

    117KW

    参考油耗

    25L/h

    30L/h

    10L/h

    负压值

    -90 kpa

    -90 kpa

    -80kpa

    空气流量

    30m3/min

    42m3/min

    36m3/min

    驱动功率

    55KW

    75KW

    55KW

    垂直吸程

    10

    10

    10

    体积(mm)

    2450*1100*2180

    2450*1100*2180

    2300*1150*1700

    重量(kg)

    2000

    2000

    1400

    水环泵机组

    罗茨泵机组

    1:结构简单,维修容易。

    2:泵体保养成本低。

    1:体积小,启动快,耗损少,抽速快效率高、耐高温、机械摩擦小,运行成本低。

    2:自带精密过滤系统,加强对泵体的自身保护,降低泵体故障率。

    3:在工业用泵基础上改装,加装散热系统延长持续工作时间。

    4:无油无水运转,使用不受地域限制,即使在寒冬的冬季也可使用。

    5:全新动力机驱动功率小、故障率低、油耗低可全国联保售后无忧。

    1:体积大、质量重、耗损高。

    2:车载水循环水箱容积受限,不能充分冷却水泵,致使水泵易走高温降低工作效率。

    3:水泵在工作工程中漏水现象严重,在换气排水中易导致污水外溢污染较大,使用环境受限。

    4:水泵内循环介质为水,长时间使用易结水垢(导致气体膨胀)降低真空度减少抽气量,影响工作效率。冬季使用环境要求高,不适合寒冷的北方使用。

    5:副发动机功率大,油耗高,且市场大部分发动机为翻新机,故障率高,维修难且成本高,环境污染大。

    1:精密度高,对污物防溢要求较高。

    2:噪音大,泵体维修成本较高。
